恩智浦FS85功能安全

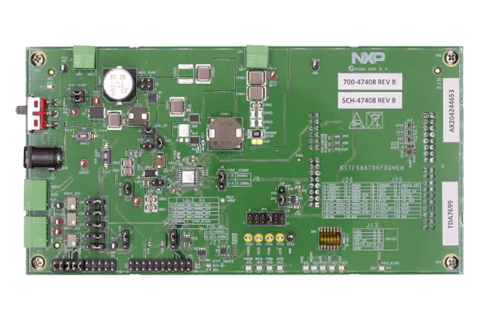

| 對于ADAS和汽車電氣化而言，功能安全愈來愈重要。恩智浦針對域控制（ASIL B和D）的FS86安全SBC評估板重點展示其功率性能、安全集成以及域控制器應用的系統可擴展性，以滿足多個MCU要求。該評估板采用多個Nexperia部件。 |
主要特性與優勢
• 最大輸入電壓為60 V DC，適合12 V和24 V應用。
• VPRE同步降壓控制器，帶外部MOSFET。可配置輸出電壓、開關頻率，電流峰值高達10 A。
• 同步BUCK1轉換器，專用于MCU內核供電，具有SVS功能。可配置輸出電壓，電流峰值高達3.6 A。
• 2個線性穩壓器用于MCU IO和ADC電源，外部物理層。可配置輸出電壓，電流能力高達400 mA DC。
• 關閉模式（斷電）具有極低Iq（典型值為10 µA），適用于具有獨立安全監控單元的ASIL D。
關鍵應用
板上的產品 (6)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
BUK9K18-40E | Dual N-channel 40 V, 19.5 m? logic level MOSFET | Production | |
|
BZX84-A5V1 | Voltage regulator diodes | Production | |
|
|
NX3008NBK | 30 V, 400 mA N-channel Trench MOSFET | Production | |
|
PMEG2005AEL | 20 V, 0.5 A ultra low VF Schottky barrier rectifier | Production | |
|
PMEG6045ETP | High-temperature 60 V, 4.5 A Schottky barrier rectifier | Production | |
|
PRTR5V0U2AX | Ultra low capacitance double rail-to-rail ESD protection diode | Production |
相關板塊 (1)
| Board | Description | Type | Quick links | Shop link | |
|---|---|---|---|---|---|
|
NXP-FS86-Functional-safety | NXP FS86 Functional safety | Reference design |
|
板上的產品 (6)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
BUK9K18-40E | Dual N-channel 40 V, 19.5 m? logic level MOSFET | Production | |
|
|
BZX84-A5V1 | Voltage regulator diodes | Production | |
|
|
NX3008NBK | 30 V, 400 mA N-channel Trench MOSFET | Production | |
|
|
PMEG2005AEL | 20 V, 0.5 A ultra low VF Schottky barrier rectifier | Production | |
|
|
PMEG6045ETP | High-temperature 60 V, 4.5 A Schottky barrier rectifier | Production | |
|
|
PRTR5V0U2AX | Ultra low capacitance double rail-to-rail ESD protection diode | Production |
相關板塊 (1)
| Board | Description | Type | Quick links | Shop link | |
|---|---|---|---|---|---|
|
|
NXP-FS86-Functional-safety | NXP FS86 Functional safety | Reference design |
|
