用于重復雪崩的汽車ASFET

有保證的重復雪崩性能,符合汽車標準

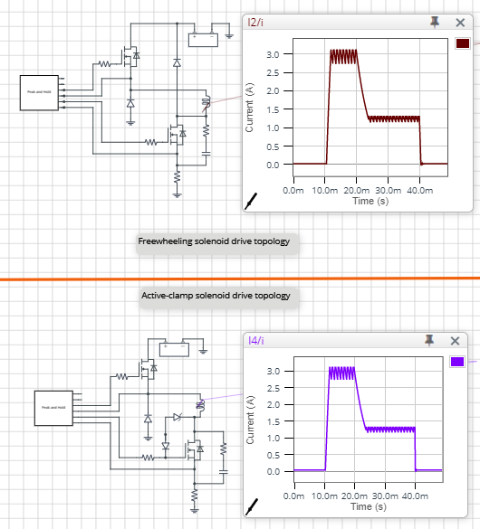

使用MOSFET為驅動電磁閥等感性負載供電時,大多數電路設計包含附加的器件,以便當負載電流在關斷期間持續流動時保護MOSFET。解決方案包括高效但昂貴的升壓拓?fù)洌芍貜?fù)利用能量),以及效率較低但更經濟實惠的續流二極管方案。重復雪崩裝置的簡單替代方案在過去只能通過平面技術來實現。Nexperia通過優化MOSFET,使其能夠輕松應對重復雪崩電流,同時將結溫保持在175 ℃以下,從而提供了一種真正耐用的器件,實現了大量的系統級節約。

重復雪崩的ASFET

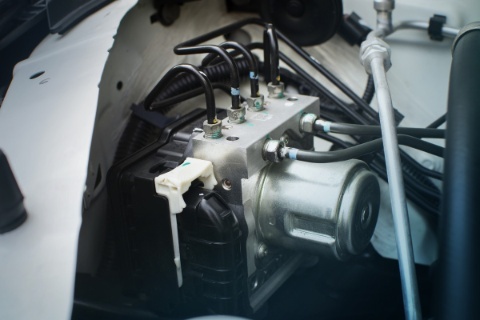

用于重復雪崩的ASFET專為滿足一系列汽車和感性負載的需求而設計:

  • 符合AEC-Q101標準
  • 有保證的重復雪崩性能,經過高達10億個周期的測試
  • 穩健的硅技術與LFPAK的熱性能相結合,確保芯片溫度保持在175 ℃以下
  • 使用單個MOSFET非常簡便,減少了BOM和電路復雜性,實現了系統成本和空間節約
  • 用現代溝槽替代舊式平面技術
  • 與續流二極管方案相比,提供了更高的效率和更快的開關



參數搜索

Automotive ASFETs for Repetitive Avalanche
數據加載中,請稍候...
參數搜索不可用。

產品

型號 描述 狀態 快速訪問
BUK9K13-60RA Dual N-channel 60 V, 12.5 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
BUK9K25-40RA Dual N-channel 40 V, 29 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
BUK9K35-60RA Dual N-channel 60 V, 35 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
BUK9K52-60RA Dual N-channel 60 V, 55 mOhm logic level MOSFET in LFPAK56D using Repetitive Avalanche technology Production
Visit our documentation center for all documentation

Application note (2)

文件名稱 標題 類型 日期

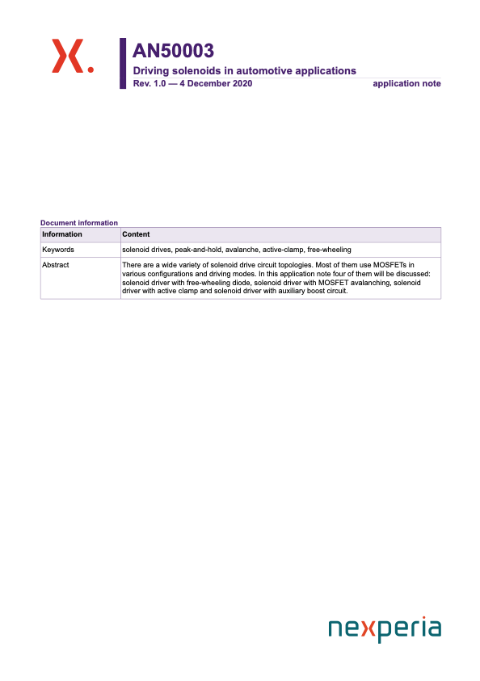

AN50003.pdf Driving solenoids in automotive applications Application note 2023-11-03

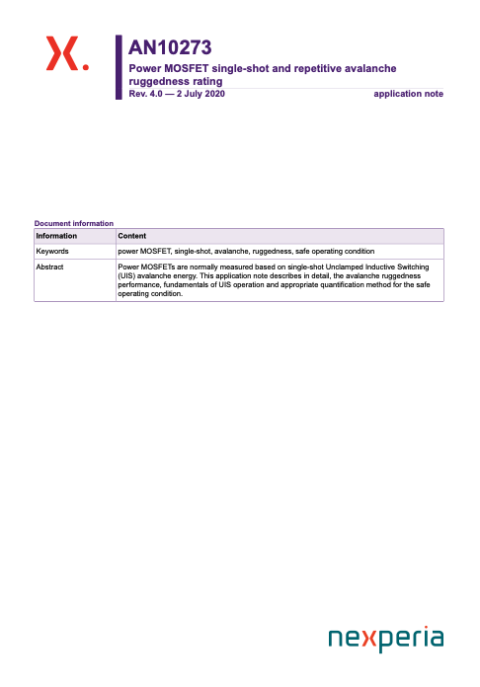

AN10273.pdf Power MOSFET single-shot and repetitive avalanche ruggedness rating Application note 2022-06-20

Design support (1)

文件名稱 標題 類型 日期

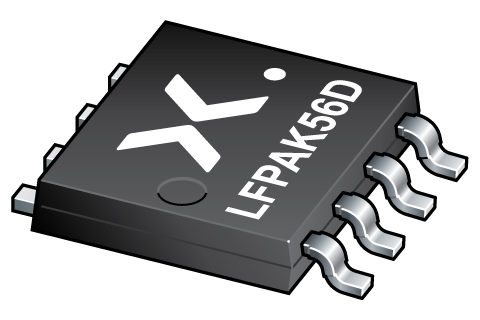

SOT1205.step 3D model for products with SOT1205 package Design support 2017-06-30

Selection guide (1)

文件名稱 標題 類型 日期
Nexperia_Selection_guide_2023.pdf Nexperia Selection Guide 2023 Selection guide 2023-05-10

SPICE model (4)

文件名稱 標題 類型 日期
BUK9K52-60RA.lib BUK9K52-60RA SPICE model SPICE model 2020-12-04
BUK9K35-60RA.lib BUK9K35-60RA SPICE model SPICE model 2020-12-04
BUK9K25-40RA.lib BUK9K25-40RA SPICE model SPICE model 2020-12-04
BUK9K13-60RA.lib BUK9K13-60RA SPICE model SPICE model 2020-12-04

Thermal model (4)

文件名稱 標題 類型 日期
BUK9K52-60RA_Zth.lib BUK9K52-60RA thermal model Thermal model 2020-12-04
BUK9K35-60RA_Zth.lib BUK9K35-60RA thermal model Thermal model 2020-12-04
BUK9K25-40RA_Zth.lib BUK9K25-40RA thermal model Thermal model 2020-12-04
BUK9K13-60RA_Zth.lib BUK9K13-60RA thermal model Thermal model 2020-12-04
