空間受限電機的高IDS

Highest current capability up to 500A

高IDS、高熱效、穩健性

如今,只要訪問任何一家電動工具零售商店,您就會見證無繩產品市場的發展。現在,您可以找到電池供電的螺絲起子、電鉆、鋸子、砂光機、刨子、角磨機和許多其他工具——所有規格都可與電源供電版本相媲美。但是,要在小而緊湊的工具中實現這一水平的功率和效率可能會很有挑戰性。Nexperia為電動工具電機控制創造了一個功率MOSFET產品組合,從而確保實現這一目標。

用于直流電機控制的ASFET——高IDS專為滿足緊湊型電池供電工具的需求而設計:

  • ID(最大)——直徑為500 µm的內部電線,具有多個接合點,采用LFPAK88封裝時可提供高達400 A的電流,
    采用LFPAK56封裝時可提供高達300 A的電流,采用TO-220封裝時可提供高達150 A的電流,
    可實現電機的最大扭矩并可靠處理高負載和失速電流情況
  • LFPAK56行業領先的低Rth(j-mb)確保了即使在最緊湊的設計中,MOSFET結溫也能保持在可控范圍內
  • Nexperia的低導通電阻特性提供了更高的效率,確保了更長的電池使用壽命
  • 與所有電機應用一樣,存在一定程度的系統振動,無法減弱。LFPAK具有獨特的電路板級可靠性和穩健性。
  • 許多器件以邏輯電平的方式提供,以便直接通過微控制器進行開關

參數搜索

High ID for motor overload conditions
數據加載中,請稍候...
參數搜索不可用。

產品

型號 描述 狀態 快速訪問
PSMN1R0-40SSH N-channel 40 V, 1 mΩ, 325 Amps continuous, standard level MOSFET in LFPAK88 using NextPowerS3 Technology Production
PSMN1R0-40YLD N-channel 40 V, 1.1 mΩ, 280 A logic level MOSFET in LFPAK56 using NextPower-S3 Schottky-Plus technology Production

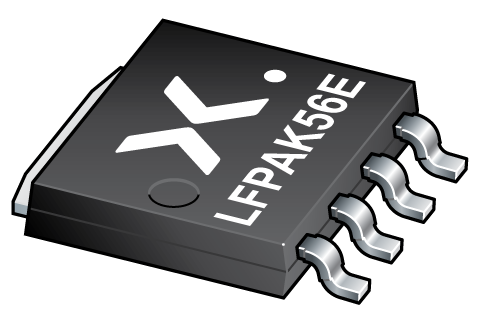

PSMN1R0-40YSH N-channel 40 V, 1 mΩ, 290 A standard level MOSFET in LFPAK56E using NextPower-S3 Schottky-Plus technology Production
PSMNR51-25YLH N-channel 25 V, 0.57 mΩ, 380 A logic level MOSFET in LFPAK56E using NextPowerS3 technology Production
PSMNR58-30YLH N-channel 30 V, 0.67 mΩ, 380 A logic level MOSFET in LFPAK56E using NextPowerS3 technology Production
PSMNR60-25YLH N-channel 25 V, 0.7 mΩ, 300 A logic level MOSFET in LFPAK56 using NextPowerS3 technology Production
PSMNR70-30YLH N-channel 30 V, 0.82 mΩ, 300 A logic level MOSFET in LFPAK56 using NextPowerS3 technology Production
PSMNR70-40SSH N-channel 40 V, 0.7 mΩ, 425 Amps continuous, standard level MOSFET in LFPAK88 using NextPowerS3 Technology Production
PSMNR90-40YLH N-channel 40 V, 0.94 mΩ, 300 A logic level MOSFET in LFPAK56E using NextPower-S3 Schottky-Plus technology Production
Visit our documentation center for all documentation

Application note (2)

文件名稱 標題 類型 日期
AN90001.pdf Designing in MOSFETs for safe and reliable gate-drive operation Application note 2024-10-28
AN90016.pdf Maximum continuous currents in NEXPERIA LFPAK power MOSFETs Application note 2020-09-03

Leaflet (2)

文件名稱 標題 類型 日期
nexperia_document_leaflet_LFPAK88_2022_CHN.pdf LFPAK88 將功率密度提升到新高度 Leaflet 2022-03-10
nexperia_document_leaflet_LFPAK88_2022.pdf LFPAK88 - Driving power-density to the next level Leaflet 2022-03-09

Selection guide (1)

文件名稱 標題 類型 日期
Nexperia_Selection_guide_2023.pdf Nexperia Selection Guide 2023 Selection guide 2023-05-10
